昨日於 Drupal-TW 高雄小聚協助 kenyuan190 伙伴補完 rtl8723e 這張無線網卡 (WLAN, Wireless) 的驅動，在此分享一下，剛裝好 Ubuntu 後似乎會同時發生有線 (eth0)及無線 (wlan0) 網卡都無法使用的情形。

凍仁當時的解法是先使用 Android 手機的「USB 數據連線」上網，若發現 Network manager (右上的網路管理員) 一直轉不停，可以先行停用它，並使用 dhclient usb0 來取得 IP。

1. 開啟終端機 (terminal)。

2. 更新 kernel。

[ jonny@precise ~ ]
$ sudo apt-get update; sudo apt-get upgrade linux-image-generic [Enter]

[ jonny@precise ~ ]
$ sudo shutdown -r now [Enter]

[ jonny@precise ~ ]
$ sudo apt-get install build-essential linux-headers-generic linux-headers-`uname -r` [Enter]

[ jonny@precise ~ ]
$ wget -O- http://dl.dropbox.com/u/57056576/DRIVERS/REALTEK/rtl_92ce_92se_92de_8723ae_linux_mac80211_0006.0514.2012.tar.gz | tar -xz [Enter]

[ jonny@precise ~ ]
$ cd rtl_92ce_92se_92de_8723ae_linux_mac80211_0006.0514.2012 [Enter]

[ jonny@precise ~ ]
$ sudo make && sudo make install [Enter]

[ jonny@precise ~ ]
$ sudo modprobe rtl8723e [Enter]

[ jonny@precise ~ ]
$ sudo su -c "echo rtl8723e >> /etc/modules" [Enter]

2013-01-21

示意圖 (圖片來源: debianhelp.wordpress.com)

由於前工作的關係讓凍仁對 DNS 有了更進一步的了解，也請了 .tw 的網域名稱(Domain Name)來練習。原先是直接使用 FreeDNS 來代管，但隨著測試環境的增加預設的 30 筆紀錄(Record)已早不足，索性就開個子網域自己架 DNS Server 自己管了。

1. 環境介紹

• 網域名稱
• 網域名稱: drx.tw。
• 子網域名稱: test.drx.tw。
• DNS Server
• 作業系統: Debian 6 (Squeeze)。
• 套件: bind9 (DNS Server)

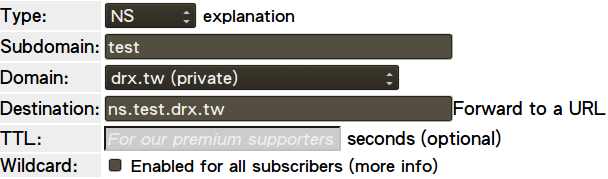

2. 上層 DNS 設定

設定 test.drx.tw 的 NS 紀錄為 ns.test.drx.tw。

設定 ns.test.drx.tw 的 A 紀錄為 1.2.3.4。

3. 伺服器設定

3.1. 安裝

[ jonny@squeeze ~ ]
$ aptitude search bind [Enter]
p   bind9     - Internet Domain Name Server

[ jonny@squeeze ~ ]
$ sudo aptitude install bind9 [Enter]

3.2. 設定

[ jonny@squeeze ~ ]
$ sudo cp /etc/bind/named.conf.local /etc/bind/named.conf.local.ori [Enter]

[ jonny@squeeze ~ ]
$ sudo cp /etc/bind/named.conf.options /etc/bind/named.conf.options.ori [Enter]

[ jonny@squeeze ~ ]
$ sudo vi /etc/bind/named.conf.local [Enter]

 1 //
 2 // Do any local configuration here
 3 //
 4
 5 // Consider adding the 1918 zones here, if they are not used in your
 6 // organization
 7 //include "/etc/bind/zones.rfc1918";
 8
 9 //新增正解區域(Zone)。
10 zone "test.drx.tw" {
11     type master;
12     file "/etc/bind/db.test.drx.tw";
13 };
14
15 //新增反解區域(Zone)。
16 zone "4.3.2.1.in-addr.arpa" {
17     type master;
18     file "/etc/bind/db.4.3.2.1";
19 };

[ jonny@squeeze ~ ]
$ sudo vi /etc/bind/db.test.drx.tw [Enter]

 1 ;
 2 ; BIND data file for test.drx.tw
 3 ;
 4 $TTL    604800
 5 @                   IN  SOA     ns.test.drx.tw. ns1.test.drx.tw. (
 6                   2     ; Serial [註1]
 7              604800     ; Refresh
 8               86400     ; Retry
 9             2419200     ; Expire
10              604800 )   ; Negative Cache TTL
11 ;
12 @                    IN  NS      ns.test.drx.tw.
13 test.drx.tw.        IN  NS      ns.test.drx.tw.
14 ns.test.drx.tw.     IN  A       1.2.3.4
15
16 ; record wth myself.
17 www.test.drx.tw.    IN  A       1.2.3.4
18 jonny.test.drx.tw.  IN  CNAME   www.test.drx.tw.

# [註1] 其長度為 2^32 - 1，一般慣用年月日加兩碼亂數做辨別 (例如 2012082001)，有跑 Slave 時請多加注意，若數字過長、超過上限則會以餘數計算。

[ jonny@squeeze ~ ]
$ sudo vi /etc/bind/named.conf.options [Enter]

 1 {
 2     directory       "/var/cache/bind";
 3     dump-file       "/var/cache/bind/cache_dump.db";
 4     statistics-file "/var/cache/bind/named.stats";
 5     managed-keys-directory "/etc/bind";
 6
 7  # 自訂 bind 回應版本。
 8     version         "None of your business";
 9
10  # 減輕 bind 負載，並將未管轄網域轉到其他機器。
11     forwarders {
12         8.8.4.4; 8.8.8.8; 168.95.192.1;
13     };
14
15     auth-nxdomain no;    # conform to RFC1035
16     listen-on-v6 { none; };
17
18  # 認證網域。
19     allow-query { any; };
20
21  # 停用全域轉送 (Master 與 Slave 間的傳送)。
22     allow-transfer { none; };
23 };

[ jonny@squeeze ~ ]
$ sudo /etc/init.d/bind9 restart [Enter]
* Stopping domain name service... bind         [ OK ]
* Starting domain name service... bind          [ OK ]

4. 除錯

[ jonny@squeeze ~ ]

$ sudo tail -f /var/log/daemon.log | nl [Enter]
  1  Jun 11 12:26:45 drx named[27036]: client 192.168.1.1#46910: query (cache) 'www.google.com/A/IN' denied
 ......
  4  Jun 12 21:59:06 drx named[1735]: dns_rdata_fromtext: /etc/bind/db.test.drx.tw:10: near eol: unexpected end of input
  5  Jun 12 21:59:06 drx named[1735]: zone test.drx.tw/IN: loading from master file /etc/bind/db.test.drx.tw failed: unexpected end of in put
  6  Jun 12 21:59:06 drx named[1735]: zone test.drx.tw/IN: not loaded due to errors.
 ......
 15  Jun 11 15:54:55 drx named[29705]: zone test.drx.tw/IN: dns.test.drx.tw/NS 'test.drx.tw' has no address records (A or AAAA)

# CentOS 的 log 位置為 /var/log/message。

• 第 1 行 denied：認證網域中不含 192.168.1.1，換句話說就是權限開的不夠大。
• 第 4 ~ 6 行: dns 正(反)解區域設定檔語法有誤。
• 第 15 行: 預代管的子網域 test.drx.tw 必須為 A 或 AAA 紀錄才行。

5. 驗證

[ jonny@squeeze ~ ]
$ dig test.drx.tw [Enter]

; <<>> DiG 9.8.1-P1 <<>> test.drx.tw
;; global options: +cmd
;; Got answer:
;; ->>HEADER<<- opcode: QUERY, status: NOERROR, id: 16804
;; flags: qr rd ra; QUERY: 1, ANSWER: 0, AUTHORITY: 1, ADDITIONAL: 0

;; QUESTION SECTION:
;test.drx.tw.                    IN      A

;; AUTHORITY SECTION:
test.drx.tw.             10783   IN      SOA     ns.test.drx.tw. ns1.test.drx.tw. 2 604800 86400 2419200 604800

;; Query time: 1 msec
;; SERVER: 127.0.0.1#53(127.0.0.1)
;; WHEN: Wed Jun 13 13:57:50 2012
;; MSG SIZE  rcvd: 71

[ jonny@squeeze ~ ]
$ host ns.test.drx.tw [Enter]
ns.test.drx.tw has address 1.2.3.4

MRTG 是一套老牌的網路流量監控軟體，除了可以統計各個網路 Port 上下傳的流量，更可細分為每 5 分、30 分、兩小時以及每日計算，而老牌的好處就是相關的教學網路上一定不少，能因為工作的關係把這好工具給學起來真是太棒了。

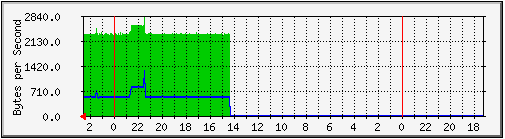

成果展示。

1. 安裝套件

jonny@centos:~$ sudo yum install mrtg.x86_64 net-snmp.x86_64 net-snmp-utils.x86_64 [Enter]

2. SNMP 設定

jonny@centos:~$ sudo cp /etc/snmp/snmpd.conf /etc/snmp/snmpd.conf.ori [Enter]

jonny@centos:~$ sudo vim /etc/snmp/snmpd.conf [Enter]

com2sec local     localhost  public
com2sec mynetwork 192.168.123.0/24 public
group MyRWGroup v1        local
group MyROGroup v1        mynetwork
view all    included  .1        80
view systemview included .1.3.6.1.4.1.2021.4.3.0
view systemview included .1.3.6.1.4.1.2021.4.4.0
view systemview included .1.3.6.1.4.1.2021.4.5.0
view systemview included .1.3.6.1.4.1.2021.4.6.0
access MyROGroup ""      any       noauth    0      all    none   none
access MyRWGroup ""      any       noauth    0      all    all    all

jonny@centos:~$ sudo /etc/init.d/snmpd restart [Enter]

jonny@centos:~$ sudo netstat -tnulp | grep 161 [Enter]
udp 0 0 0.0.0.0:161 0.0.0.0:* 10427/snmpd

jonny@centos:~$ sudo snmpwalk localhost -v 1 -c public [Enter]

SNMPv2-MIB::sysDescr.0 = STRING: Linux localhost 2.6.18-238.el5 #1 SMP Sun Dec 19 14:22:44 EST 2010 x86_64
SNMPv2-MIB::sysObjectID.0 = OID: NET-SNMP-MIB::netSnmpAgentOIDs.10
DISMAN-EVENT-MIB::sysUpTimeInstance = Timeticks: (165245496) 19 days, 3:00:54.96
SNMPv2-MIB::sysContact.0 = STRING: Root  (configure /etc/snmp/snmp.local.conf)
SNMPv2-MIB::sysName.0 = STRING: localhost
SNMPv2-MIB::sysLocation.0 = STRING: Unknown (edit /etc/snmp/snmpd.conf)
SNMPv2-MIB::sysORLastChange.0 = Timeticks: (1) 0:00:00.01
SNMPv2-MIB::sysORID.1 = OID: SNMPv2-MIB::snmpMIB
SNMPv2-MIB::sysORID.2 = OID: TCP-MIB::tcpMIB
SNMPv2-MIB::sysORID.3 = OID: IP-MIB::ip
SNMPv2-MIB::sysORID.4 = OID: UDP-MIB::udpMIB
SNMPv2-MIB::sysORID.5 = OID: SNMP-VIEW-BASED-ACM-MIB::vacmBasicGroup
SNMPv2-MIB::sysORID.6 = OID: SNMP-FRAMEWORK-MIB::snmpFrameworkMIBCompliance
SNMPv2-MIB::sysORID.7 = OID: SNMP-MPD-MIB::snmpMPDCompliance
SNMPv2-MIB::sysORID.8 = OID: SNMP-USER-BASED-SM-MIB::usmMIBCompliance
SNMPv2-MIB::sysORDescr.1 = STRING: The MIB module for SNMPv2 entities
SNMPv2-MIB::sysORDescr.2 = STRING: The MIB module for managing TCP implementations
SNMPv2-MIB::sysORDescr.3 = STRING: The MIB module for managing IP and ICMP implementations
SNMPv2-MIB::sysORDescr.4 = STRING: The MIB module for managing UDP implementations
SNMPv2-MIB::sysORDescr.5 = STRING: View-based Access Control Model for SNMP.
SNMPv2-MIB::sysORDescr.6 = STRING: The SNMP Management Architecture MIB.
SNMPv2-MIB::sysORDescr.7 = STRING: The MIB for Message Processing and Dispatching.
SNMPv2-MIB::sysORDescr.8 = STRING: The management information definitions for the SNMP User-based Security Model.
SNMPv2-MIB::sysORUpTime.1 = Timeticks: (1) 0:00:00.01
SNMPv2-MIB::sysORUpTime.2 = Timeticks: (1) 0:00:00.01
SNMPv2-MIB::sysORUpTime.3 = Timeticks: (1) 0:00:00.01
SNMPv2-MIB::sysORUpTime.4 = Timeticks: (1) 0:00:00.01
SNMPv2-MIB::sysORUpTime.5 = Timeticks: (1) 0:00:00.01
SNMPv2-MIB::sysORUpTime.6 = Timeticks: (1) 0:00:00.01
SNMPv2-MIB::sysORUpTime.7 = Timeticks: (1) 0:00:00.01
SNMPv2-MIB::sysORUpTime.8 = Timeticks: (1) 0:00:00.01
HOST-RESOURCES-MIB::hrSystemUptime.0 = Timeticks: (481900607) 55 days, 18:36:46.07

3. MRTG 設定

jonny@centos:~$ cfgmaker public@localhost > /etc/mrtg/mrtg.cfg [Enter]

jonny@centos:~$ env LANG=C /usr/bin/mrtg /etc/mrtg/mrtg.cfg [Enter]

jonny@centos:~$ sudo indexmaker /etc/mrtg/mrtg.cfg > /var/www/mrtg/index.html [Enter]

jonny@centos:~$
crontab -e [Enter]

*/5 * * * * root env LANG=C /usr/bin/mrtg /etc/mrtg/mrtg.cfg  > /dev/null 2>&1

4. Apache 設定

jonny@centos:~$ sudo vim /etc/httpd/conf/httpd.conf [Enter]

NameVirtualHost *:80

<VirtualHost *:80>
    ServerAdmin webmaster@dummy-host.example.com
    DocumentRoot /var/www/mrtg/
    ServerName  *
    ErrorLog /var/log/mrtg-error-log
    CustomLog /var/log/mrtg-access-log common
    <Directory "/var/www/mrtg/">
        Options -Indexes FollowSymLinks
        AllowOverride All
        Order deny,allow
        Allow from 192.168.123.0/24
        Deny from all
        ErrorDocument 403 ok
        RewriteEngine On
    </Directory>
</VirtualHost>

jonny@centos:~$ sudo /etc/init.d/httpd graceful [Enter]

約一年前凍仁就曾考慮過為這台 ThinkPad T410 (2518-A38) 補上張行動網卡，直接內建就不需再外接 USB 3G 網卡，但基於技術上的考量還是先採購了 NOKIA N900 來使用，相信大多數的伙伴都會這樣選擇的，它除了可以模擬 USB 3G 網卡撥接，也可開 NAT 分享網路給 T410，真的很方便！但同時續航力也會大打折扣，畢竟智慧型手機也是要吃電的，然後還會順便拿筆電充電。

後來才得知想在筆記型電腦(Laptop)上使用內建的行動網卡還需符合 WWAN Ready 才行，也就是說除了行動網卡以外，還要有天線及 SIM 卡槽。凍仁很幸運的得到 David 前輩支援，除了裝上 Qualcomm Gobi 2000 這張行動網卡以外，連天線也一併換掉了，而 SIM 卡槽的部份原先就有內建，不過這是在整台拆開後才確認的，成功改造一番後 T410 終於可以直接使用行動網路了！

Qualcomm Gobi 2000 行動網卡。

1. 檢查裝置(Check Device)

jonny@lucid:~$ lsusb | grep -i "Qualcomm" [Enter]
Bus 002 Device 003: ID 05c6:9204 Qualcomm, Inc.

# USB ID: 05c6:9204 (loader)
# USB ID: 05c6:9205 (modem)

2. 取得韌體(Get firmware)

jonny@lucid:~$ sudo mkdir -p /lib/firmware/gobi/ [Enter]

jonny@lucid:~$ cp 6/UQCN.mbn /lib/firmware/gobi/ && \
cp UMTS/*.mbn /lib/firmware/gobi/ [Enter]

jonny@lucid:~$ md5sum /lib/firmware/gobi/*.mbn [Enter]

80fcfbb41a7d4331d4b7145972f5f3c4   /lib/firmware/gobi/amss.mbn
00cbd411048cdadc3e4caf0d89d14fca   /lib/firmware/gobi/apps.mbn
bdf27325ebb63251c1310cd3a8f7bab6   /lib/firmware/gobi/UQCN.mbn

3. 安裝(Install)

jonny@lucid:~$ sudo add-apt-repository ppa:linrunner/thinkpad-extras && sudo aptitude update [Enter]

jonny@lucid:~$ sudo aptitude install gobi-loader linux-generic-tp \
linux-image-generic-tp linux-headers-generic-tp [Enter]

jonny@lucid:~$ sudo aptitude install tp-wwan-hotkey [Enter]

jonny@lucid:~$ sudo shutdown -r now [Enter]

4. 環境設定(Environment Configure)

jonny@lucid:~$ cat /var/lib/NetworkManager/NetworkManager.state [Enter]
[main]
NetworkingEnabled=true
WirelessEnabled=true
WWANEnabled=true
#WimaxEnabled=true   # Ubuntu 12.04 才有此行。

WWAN: on.

WWAN: off.

4.3.1. 應用程式選單 → 系統 → 網路連線。

4.3.2. 行動網路 → 新增。

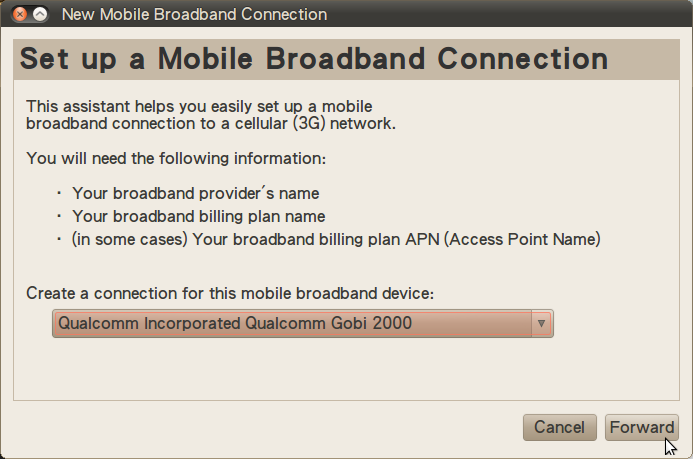

4.3.3. 選擇 Gobi 2000 裝置。

4.3.4. 在城市列表中選取台灣(Taiwan)。

4.3.5. 選取電信業者，以下使用威寶電信(Vibo Telecom)為例。

4.3.6. 由於未收入 375 網路吃到飽專案，故手動修改成 APN 為 internet。

4.3.7. 同意後以上的設定才算建立完成。

4.3.8. 完成後可以在網路列表看到 Vibo Telecom 的選項。

4.3.9. 連線成功！令人感動的一刻。

jonny@lucid:~$ ifconfig ppp0 [Enter]

ppp0      Link encap:Point-to-Point Protocol
          inet addr:1.200.147.149  P-t-P:10.64.64.64  Mask:255.255.255.255
          UP POINTOPOINT RUNNING NOARP MULTICAST  MTU:1500  Metric:1
          RX packets:18 errors:0 dropped:0 overruns:0 frame:0
          TX packets:13 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:3
          RX bytes:546 (546.0 B)  TX bytes:249 (249.0 B)

5. 除錯(Debug)

jonny@lucid:~$ sudo tail -f /var/log/syslog [Enter]

May  3 22:02:14 thinkpad-t410 NetworkManager[1191]:  Activation (ttyUSB1) starting connection 'Vibo Telecom'
May  3 22:02:14 thinkpad-t410 NetworkManager[1191]:  Activation (ttyUSB1) starting connection 'Vibo Telecom'
May  3 22:02:14 thinkpad-t410 NetworkManager[1191]:  (ttyUSB1): device state change: disconnected -> prepare (reason 'none') [30 40 0]
May  3 22:02:14 thinkpad-t410 NetworkManager[1191]:  Activation (ttyUSB1) Stage 1 of 5 (Device Prepare) scheduled...
May  3 22:02:14 thinkpad-t410 NetworkManager[1191]:  Activation (ttyUSB1) Stage 1 of 5 (Device Prepare) started...
May  3 22:02:14 thinkpad-t410 NetworkManager[1191]:  Activation (ttyUSB1) Stage 1 of 5 (Device Prepare) complete.
May  3 22:02:14 thinkpad-t410 modem-manager[17215]:   (ttyUSB1) opening serial port...
May  3 22:02:14 thinkpad-t410 modem-manager[17215]:   Modem /org/freedesktop/ModemManager/Modems/0: state changed (disabled -> enabling)
May  3 22:02:15 thinkpad-t410 modem-manager[17215]:   (ttyUSB1): using text mode for SMS
May  3 22:02:15 thinkpad-t410 modem-manager[17215]:   Modem /org/freedesktop/ModemManager/Modems/0: state changed (enabling -> enabled)
May  3 22:02:15 thinkpad-t410 NetworkManager[1191]:  WWAN now enabled by management service
May  3 22:02:15 thinkpad-t410 modem-manager[17215]:   Modem /org/freedesktop/ModemManager/Modems/0: state changed (enabled -> registered)
May  3 22:02:15 thinkpad-t410 kernel: [13718.358807] modem-manager[17215]: segfault at 7fea28778b51 ip 00007fea286ed0f8 sp 00007fff7cca5580 error 4 in libpcre.so.3.12.1[7fea286da000+3c000]
May  3 22:02:15 thinkpad-t410 kernel: [13718.458948] init: modemmanager main process (17215) killed by SEGV signal
May  3 22:02:15 thinkpad-t410 kernel: [13718.458983] init: modemmanager main process ended, respawning
May  3 22:02:15 thinkpad-t410 NetworkManager[1191]:  the modem manager disappeared
May  3 22:02:15 thinkpad-t410 NetworkManager[1191]:  (ttyUSB1): now unmanaged
May  3 22:02:15 thinkpad-t410 NetworkManager[1191]:  (ttyUSB1): device state change: prepare -> unmanaged (reason 'removed') [40 10 36]
May  3 22:02:15 thinkpad-t410 NetworkManager[1191]:  (ttyUSB1): deactivating device (reason 'removed') [36]
May  3 22:02:15 thinkpad-t410 NetworkManager[1191]: nm_system_iface_flush_routes: assertion `ifindex > 0' failed
May  3 22:02:15 thinkpad-t410 NetworkManager[1191]: nm_system_iface_flush_addresses: assertion `ifindex > 0' failed
May  3 22:02:15 thinkpad-t410 modem-manager[20121]:   ModemManager (version 0.5.2.0) starting...
May  3 22:02:15 thinkpad-t410 modem-manager[20121]:   Loaded plugin AnyData
May  3 22:02:15 thinkpad-t410 modem-manager[20121]:   Loaded plugin MotoC
May  3 22:02:15 thinkpad-t410 modem-manager[20121]:   Loaded plugin Nokia
May  3 22:02:15 thinkpad-t410 modem-manager[20121]:   Loaded plugin Linktop
May  3 22:02:15 thinkpad-t410 modem-manager[20121]:   Loaded plugin Novatel
May  3 22:02:15 thinkpad-t410 modem-manager[20121]:   Loaded plugin Sierra
May  3 22:02:15 thinkpad-t410 modem-manager[20121]:   Loaded plugin ZTE
May  3 22:02:15 thinkpad-t410 modem-manager[20121]:   Loaded plugin Generic
May  3 22:02:15 thinkpad-t410 modem-manager[20121]:   Loaded plugin Gobi
May  3 22:02:15 thinkpad-t410 modem-manager[20121]:   Loaded plugin Option High-Speed
May  3 22:02:15 thinkpad-t410 modem-manager[20121]:   Loaded plugin Wavecom
May  3 22:02:15 thinkpad-t410 modem-manager[20121]:   Loaded plugin Samsung
May  3 22:02:15 thinkpad-t410 modem-manager[20121]:   Loaded plugin Ericsson MBM
May  3 22:02:15 thinkpad-t410 modem-manager[20121]:   Loaded plugin Huawei
May  3 22:02:15 thinkpad-t410 modem-manager[20121]:   Loaded plugin X22X
May  3 22:02:15 thinkpad-t410 modem-manager[20121]:   Loaded plugin SimTech
May  3 22:02:15 thinkpad-t410 modem-manager[20121]:   Loaded plugin Longcheer
May  3 22:02:15 thinkpad-t410 modem-manager[20121]:   Loaded plugin Option
May  3 22:02:15 thinkpad-t410 NetworkManager[1191]:  Policy set 'Wired connection 1' (eth0) as default for IPv4 routing and DNS.
May  3 22:02:15 thinkpad-t410 NetworkManager[1191]:  Policy set 'Wired connection 1' (eth0) as default for IPv4 routing and DNS.
May  3 22:02:15 thinkpad-t410 NetworkManager[1191]:  (ttyUSB1): cleaning up...
May  3 22:02:15 thinkpad-t410 NetworkManager[1191]:  (ttyUSB1): taking down device.
May  3 22:02:15 thinkpad-t410 modem-manager[20121]:   (ttyUSB0) opening serial port...
May  3 22:02:15 thinkpad-t410 modem-manager[20121]:   (ttyUSB1) opening serial port...
May  3 22:02:15 thinkpad-t410 modem-manager[20121]:   (ttyUSB2) opening serial port...
May  3 22:02:15 thinkpad-t410 NetworkManager[1191]:  trying to start the modem manager...
May  3 22:02:15 thinkpad-t410 NetworkManager[1191]:  modem-manager is now available
May  3 22:02:16 thinkpad-t410 modem-manager[20121]:   (ttyUSB1) closing serial port...
May  3 22:02:16 thinkpad-t410 modem-manager[20121]:   (ttyUSB1) serial port closed
May  3 22:02:16 thinkpad-t410 modem-manager[20121]:   (ttyUSB1) opening serial port...
May  3 22:02:16 thinkpad-t410 modem-manager[20121]:   (Gobi): GSM modem /sys/devices/pci0000:00/0000:00:1d.0/usb2/2-1/2-1.4 claimed port ttyUSB1
May  3 22:02:16 thinkpad-t410 modem-manager[20121]:   (ttyUSB1) closing serial port...
May  3 22:02:16 thinkpad-t410 modem-manager[20121]:   (ttyUSB1) serial port closed
May  3 22:02:27 thinkpad-t410 modem-manager[20121]:   (ttyUSB0) closing serial port...
May  3 22:02:27 thinkpad-t410 modem-manager[20121]:   (ttyUSB0) serial port closed
May  3 22:02:27 thinkpad-t410 modem-manager[20121]:   (ttyUSB0) opening serial port...
May  3 22:02:27 thinkpad-t410 modem-manager[20121]:   (ttyUSB2) closing serial port...
May  3 22:02:27 thinkpad-t410 modem-manager[20121]:   (ttyUSB2) serial port closed
May  3 22:02:27 thinkpad-t410 modem-manager[20121]:   (ttyUSB2) opening serial port...
May  3 22:02:30 thinkpad-t410 modem-manager[20121]:   (ttyUSB0) closing serial port...
May  3 22:02:30 thinkpad-t410 modem-manager[20121]:   (ttyUSB0) serial port closed
May  3 22:02:33 thinkpad-t410 modem-manager[20121]:   (ttyUSB2) closing serial port...
May  3 22:02:33 thinkpad-t410 modem-manager[20121]:   (ttyUSB2) serial port closed
May  3 22:02:33 thinkpad-t410 NetworkManager[1191]:  (ttyUSB1): failed to look up interface index
May  3 22:02:33 thinkpad-t410 NetworkManager[1191]:  WWAN now disabled by management service
May  3 22:02:33 thinkpad-t410 NetworkManager[1191]:  (ttyUSB1): new GSM/UMTS device (driver: 'qcserial' ifindex: 0)
May  3 22:02:33 thinkpad-t410 NetworkManager[1191]:  (ttyUSB1): exported as /org/freedesktop/NetworkManager/Devices/4
May  3 22:02:33 thinkpad-t410 NetworkManager[1191]:  (ttyUSB1): now managed
May  3 22:02:33 thinkpad-t410 NetworkManager[1191]:  (ttyUSB1): device state change: unmanaged -> unavailable (reason 'managed') [10 20 2]
May  3 22:02:33 thinkpad-t410 NetworkManager[1191]:  (ttyUSB1): deactivating device (reason 'managed') [2]
May  3 22:02:33 thinkpad-t410 NetworkManager[1191]: nm_system_iface_flush_routes: assertion `ifindex > 0' failed
May  3 22:02:33 thinkpad-t410 NetworkManager[1191]: nm_system_iface_flush_addresses: assertion `ifindex > 0' failed
May  3 22:02:33 thinkpad-t410 NetworkManager[1191]:  (ttyUSB1): device state change: unavailable -> disconnected (reason 'none') [20 30 0]

jonny@lucid:~$ sudo pkill modem-manager; sudo rmmod qcserial; sudo modprobe qcserial [Enter]

寒假時凍仁看那系上的專題生在 Fedora 上打 rpm, make .. 打了半天都搞不定，索性請他們換 Ubuntu Desktop，用滑鼠輕鬆點個幾下就裝起來了！

Wireshark (前身為 Ethereal) - 網路封包分析軟體的功能是擷取網路封包, 並儘可能顯示出最為詳細的網路封包資料。在過去，網路封包分析軟體是非常昂貴，或是專門屬於營利用的軟體。Ethereal 的出現改變了這一切。在 GNU GPL 通用許可證的保障範圍底下，使用者可以以免費的代價取得軟體與其程式碼，並擁有針對其原始碼修改及客製化的權利。Ethereal是目前全世界最廣泛的網路封包分析軟體之一。

Wireshark 介面截圖。

安裝

jonny@gutsy:~$ sudo apt-get install wireshark [Enter]

在 Linux 上凍仁一直都是使用 dig, host, whois 這些指令來檢視網域名稱(Domain name)的資訊，相對的 Windows 預設只有 nslookup 可用，這時凍仁就會開始懷念 Linux ..，其實它們老早就能在 Windows 上使用了，只要幾個小步驟就可將其帶回家，何樂而不為！

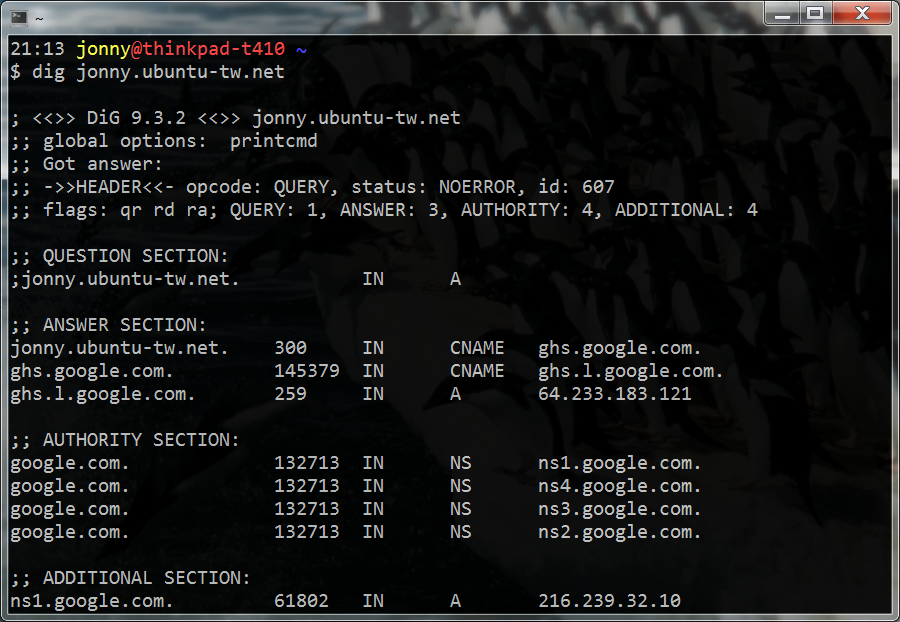

dig 於 Windows 7 上的 mintty 擷圖。

1. 下載相關檔案

2. 驗證檔案完整性 (可略過)

cd E:\dig [Enter]

E:\dig> sha1sum * [Enter]
489a8ca7c7851088ade58c404ddde1a926559003 cygwin1.dll
57487baeaa0eb2848557b7ca54ed9183eafc73fa dig.exe
97dbd755d67a5829c138a4708be7a4f26ed0894c host.exe
d22e4b8956e1831ff0f9d07620ec19bf171f0c29 libbind9.dll
81588f0be7d3c6b320edc314532d9f2d0a105594 libdns.dll
e0bd7187bbc01003abfe7472e64b68cd1bdb6bab libeay32.dll
f445362e728a902796ec6871a79c6307054974e4 libisc.dll
b3255c0e4808a703f95c217a91ffcd6940e680c9 libisccfg.dll
dfbde4f9e25fd49a0846e97fd813d6876dc94067 liblwres.dll
61b8f573db448ae6351ae3475c2e7c482d81533c msvcr70.dll
da39a3ee5e6b4b0d3255bfef95601890afd80709 resolv.conf
4a578ecd09a2d0c8431bdd8cf3d5c5f3ddcddfc9 sha1sum.exe
9d9ec0e2cf59e14d9db618d10b55b881bb7d195b whois.exe

3. 安裝

3.1

3.2

4. 新增環境變數

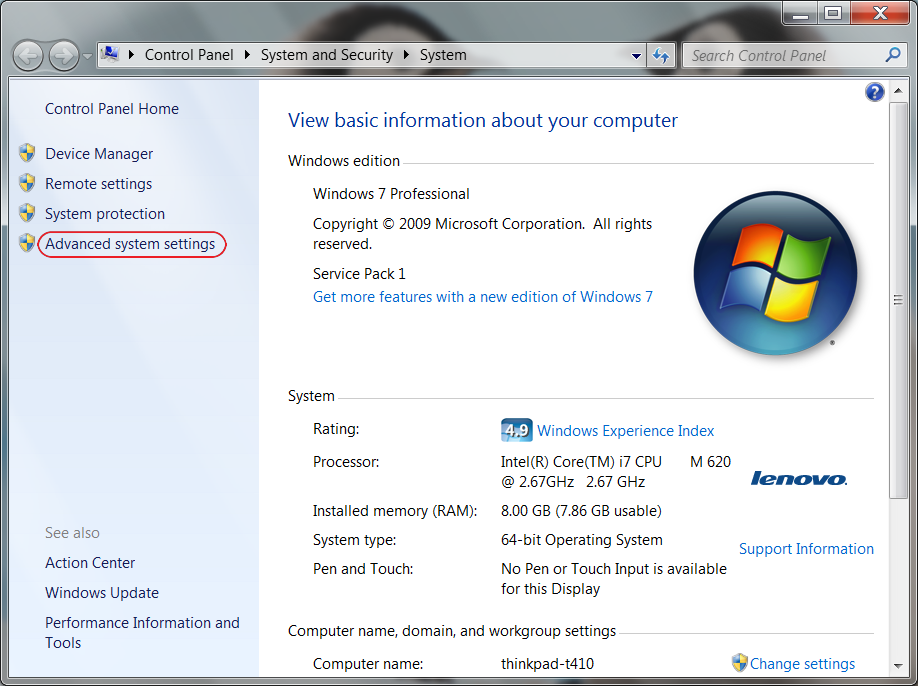

4.2 進階系統設定。

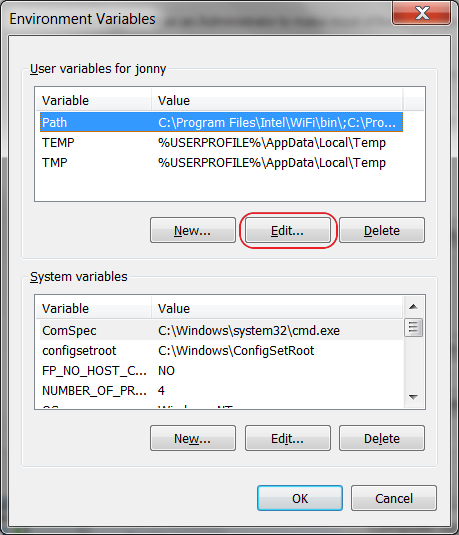

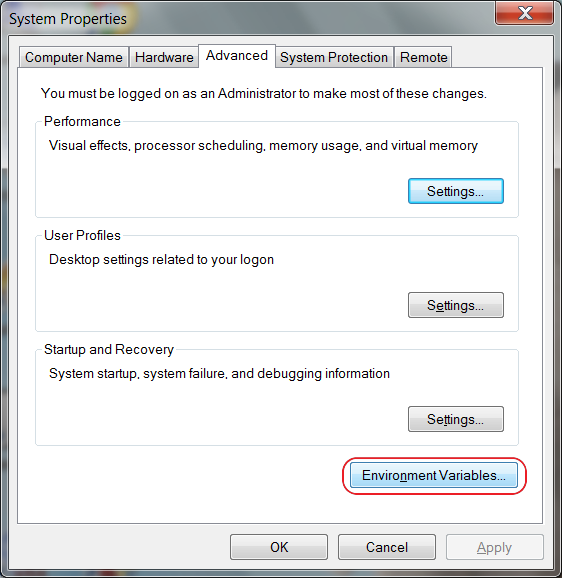

4.3 環境變數 (N)。

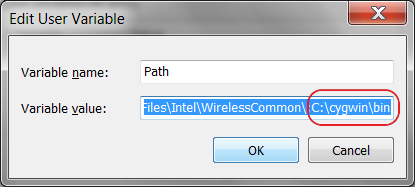

4.4 更改使用者變數 PATH。

4.5 於最後方補上「;C:\cygwin\bin」。

4.6 更改系統變數 PATH。

4.7 於最後方補上「;C:\cygwin\bin」。

5. 重新開機

2. 建置 Dual-Stack 網路環境 (IPv4/IPv6 共存)

關於 setup。

2.1 建置 IPv4 網路環境

root@ipv6day:~$ setup [Enter]

1. 選擇 Network configuration (網路設定)。

2. 選擇 Edit Devices (編輯裝置)。

3. 選擇 eth0 (第一張有線網路的裝置代號)。

4. 預設使用 DHCP 的方式取得 IP。

5. 取消勾選後 DHCP 並設定 Static IP (靜態IP)、Netmask (子網路遮罩)以及 Default gateway IP (預設閘道IP)。

root@ipv6day:~$ /etc/init.d/networking restart [Enter]

root@ipv6day:~$ ifconfig [Enter]
eth0 Link encap:Ethernet HWaddr 08:00:27:74:db:34
       inet addr:192.168.7.8 Bcast:192.168.7.255 Mask:255.255.255.0
...

2.2 建置 IPv6 網路環境

root@ipv6day:~$ traceroute6 ipv6.google.com [Enter]
traceroute to ipv6.google.com (2404:6800:8005::63), 30 hops max, 80 byte packets
  1   2001:288:5000:17::1   2001:288:5000:17::1   4.123 ms   4.234 ms   4.345 ms
...

root@ipv6day:~$ vi /etc/sysconfig/network-scripts/ifcfg-eth0 [Enter]
# Intel Corporation 82540EM Gigabit Ethernet Controller
DEVICE=eth0
BOOTPROTO=none
ONBOOT=yes
HWADDR=08:00:27:74:db:34
NETMASK=255.255.255.0
IPADDR=192.168.7.8
GATEWAY=192.168.7.254
TYPE=Ethernet

# IPv6 Configure
IPV6ADDR=2001:288:5000:17::26
IPV6_DEFAULTGW=2001:288:5000:17::1
IPV6INIT=yes

root@ipv6day:~$ vi /etc/sysconfig/network [Enter]
NETWORKING=yes
NETWORKING_IPV6=yes # 預設為 no
HOSTNAME=ipv6day

root@ipv6day:~$ /etc/init.d/networking restart [Enter]

root@ipv6day:~$ ifconfig [Enter]
eth0 Link encap:Ethernet HWaddr 08:00:27:74:db:34
       inet addr:192.168.7.8 Bcast:192.168.7.255 Mask:255.255.255.0
       inet6 addr:2001:288:5000:17::26/64 Scope:Global
...

root@ipv6day:~$ ping6 -c 3 ipv6.google.com [Enter]
PING 2404:6800:8005::63(2404:6800:8005::63) 56 data bytes
64 bytes from 2404:6800:8005::63: icmp_seq=1 ttl=128 time=24.025 ms
64 bytes from 2404:6800:8005::63: icmp_seq=2 ttl=128 time=24.047 ms
64 bytes from 2404:6800:8005::63: icmp_seq=3 ttl=128 time=24.039 ms

--- 2404:6800:8005::63 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2001ms
rtt min/avg/max/mdev = 24.025/24.037/24.047/0.009 ms, pipe 2

一直以來自認對網路這塊還不錯的凍仁幸運的得到了今年由 TWNIC 主辦的 「IPv6 種子培訓營」的入場券，但上了課才發現根本不是這麼一回事。除一開始提到的 IPv4/IPv6 封包(packet)架構，以及 cisco 路由以外，還有 Windows Server 系統建置及服務應用，這些都是凍仁未曾摸索過的。

雖說 IPv4 封包的部份曾在大學時聽過相關課程，但當時也沒多深入鑽研，四天的課程裡就屬 Linux 系統建置與服務應用最為拿手，以下是凍仁在擁有 IPv6 address 的情形下於 CentOS(Guest) 的建置筆記。

1. 更改 root 預設密碼
2. 建置 Dual-Stack 網路環境 (IPv4/IPv6 共存)
3. Web Server - Apache
4. FTP Server - vsFTP
5. DNS Server - Bind
6. Mail Server - Postfix
7. DHCP Server - Dibbler
8. Firewall - ip6tables

大約一年前，由於辦公室網路無線化的結果，凍仁得靠著 Wireless 上班，新鮮歸新鮮，可對於電腦被收走的凍仁而言是一件很棘手的事，切入正題前先簡述一下網路配置。

上圖使用 Dia 繪製。

jonny@linux:~$ sudo ifconfig eth1 up

jonny@linux:~$ sudo iwlist eth1 scan

# ASCII
jonny@linux:~$ sudo iwconfig eth1 essid <ESSID> key s:<PASSWORD>

# hex WEP
jonny@linux:~$ sudo iwconfig eth1 essid <ESSID> key <PASSWORD>

jonny@linux:~$ sudo dhclient eth1

jonny@linux:~$ ping www.google.com.tw -c 1

正常而言，不管是插上網路線或者是連上無線網路時 X Windows 都會尋找 DHCP Server 並自動取得 IP；若取得失敗時，可透過簡單的指令繼續跟 DHCP Server 討 IP。

舉例來說，一般 PC 預設只有一張 Ethernet 網卡，那代號必為 eth0，第二張則為 eth1，但 Notebook 的無線網卡則有可能會是 wlan0 或 eth1，不確定的伙伴可以使用 ifconfig 指令來察看網卡相關資訊。


有線網路：學術網路、IP 分享器、無線基地台。

jonny@linux:~$ sudo dhclient eth0

jonny@linux:~$ sudo dhclient wlan0
# 或是 sudo dhclient eth1

Dropbox 是凍仁近來在 Ubuntu 上必裝的套件之一，除了檔案備份、與Ｎ台電腦資料同步以外，更可以透過它分享資料給網路上另一端的伙伴，最重要的是這樣凍仁就可以快速的在Ｎ台電腦上切換，當然也支援 Windows, Mac OSX，也因這樣現在用隨身碟的次數減少許多。

由於 BenQ Joybook S52 已經偷偷升上 Ubuntu 10.04 LTS (Lucid Lynx) Daily Build 的關係，之前都得自己下載 source 來編譯，其實只要動個小腦筋就不用自己編啦，只不過官方還沒放上以下這段就是了，噓 :P

Install Dropbox by apt

加入 Dropbox 軟體來源

jonny@lucid:~$ sudo vi /etc/apt/sources.list
...

# Dropbox on Ubuntu 10.04
deb http://linux.dropbox.com/ubuntu lucid main
deb-src http://linux.dropbox.com/ubuntu lucid main

加入 Dropbox 認證金鑰，建議使用 Dropbox 官方金鑰。

jonny@lucid:~$ gpg --keyserver pgp.mit.edu --recv-keys 3565780E

jonny@lucid:~$ gpg --keyserver keyserver.ubuntu.com --recv 5044912E

jonny@lucid:~$ gpg --export --armor 5044912E | sudo apt-key add -

安裝 Dropbox

jonny@lucid:~$ sudo apt-get install nautilus-dropbox

Install Dropbox by make

安裝編譯相關套件

jonny@lucid:~$ sudo apt-get install gcc libnautilus-extension-dev libnotify-dev python-docutils

下載 Dropbox sources code

jonny@lucid:~$ cd DirName

jonny@lucid:~/DirName$ wget https://www.dropbox.com/download?dl=packages/nautilus-dropbox-0.6.1.tar.bz2

解壓縮

jonny@lucid:~/DirName$ tar jxvf nautilus-dropbox-0.6.1.tar.bz2

開始編 Dropbox

jonny@lucid:~/DirName$ cd nautilus-dropbox-0.6.1

jonny@lucid:~/DirName/nautilus-dropbox-0.6.1$ sudo ./configure

jonny@lucid:~/DirName/nautilus-dropbox-0.6.1$ sudo make

jonny@lucid:~/DirName/nautilus-dropbox-0.6.1$ sudo make install

Dropbox 加碼了，從原本的 3G 變成了 8G，好讓大家繼續拉下線衝 G 數！當初會想寫 Blog 有部份原因也是怕轉換系統或電腦掛掉時沒文件可看，有了 Dropbox 凍仁就算電腦掛掉也不會那麼心疼了。

延伸閱讀：
★Dropbox - 超實用！免費網路文件備份、同步與分享工具！

相關連結：
★高登工作室 | Dropbox
★Mobile01 | DropBox 免費加到10G, 不用求人小密方

network-manager 是 Ubuntu 以及 Gnome(X Windows 的一種) 預設使用的網路管理員，凍仁習慣用 pppoeconf 來撥接，之前在 OpenSuSE 11.2 都可正常撥接，而 Ubuntu 9.10 預設的 network-manager 卻不行。

不巧蝦蝦伙伴的中華電信光世代就不吃 pppoeconf 這套，雖然跑 network-manager 對一般人會比較方便，若用 pppoeconf 來管理網路，到時要改用固定IP時還得手動改 /etc/network/interfaces。

加入 Network-manager on launchpad 的軟體來源。

jonny@ubuntu:~$ sudo vi /etc/apt/sources.list
...
# network-manager
deb http://ppa.launchpad.net/network-manager/trunk/ubuntu karmic main
deb-src http://ppa.launchpad.net/network-manager/trunk/ubuntu karmic main

jonny@ubuntu:~$ sudo apt-get remove network-manager

jonny@ubuntu:~$ sudo apt-get update

jonny@ubuntu:~$ sudo apt-get install network-manager

jonny@ubuntu:~$ sudo shutdown -r now

jonny@ubuntu:~$ sudo vi /etc/network/interfaces
auto lo
iface lo inet loopback

jonny@ubuntu:~$ sudo vi /etc/NetworkManager/nm-system-settings.conf
...
[ifupdown]
managed=true　　# 預設為 false

jonny@ubuntu:~$ sudo /etc/resolv.conf
...
nameserver 168.95.192.1
nameserver 168.95.1.1

恩師那借到 IBM Thinkpad A31 後就用牠上班啦，目前都跑 Debian lenny，曾試過 OpenSUSE 11.1，神奇的地方是一開始安裝系統時沒插上這張 ORiNOCO Wireless PC Card (無線網卡) 就會找不到 driver？網卡內建還是有他的好，說到底也只是少個 firmware (韌體) 罷了。

安裝 git-core 套件。

jonny@debian:~$ sudo apt-get install git-core

jonny@debian:~$ git clone git://git.kernel.org/pub/scm/linux/kernel/git/dwmw2/linux-firmware.git

jonny@debian:~$ sudo cp linux-firmware/agere_sta_fw.bin /lib/firmware

jonny@debian:~$ sudo vi /etc/apt/sources.list
...
# Backported packages for Debian Lenny
deb http://www.backports.org/debian lenny-backports main

jonny@debian:~$ aptitude update

jonny@debian:~$ aptitude -t lenny-backports install debian-backports-keyring

jonny@debian:~$ sudo apt-get update

jonny@debian:~$ sudo aptitude -t lenny-backports install linux-image-2.6.30-bpo.2-$(uname -r | sed 's,.*-,,g') wireless-tools

相信參加 Ubuntu-tw 高雄小聚#4 的伙伴都知道凍仁在學校留有些資源，而此篇文章就是專門寫給學弟妹看，以避免無法正常連上 server，主要是凍仁現在都用 sftp 所以得解釋一下。

開啟站台管理員：執行 Filezilla 後點選左上角的站台管理員。
